Un convertisseur DC-DC part d'une tension continue et fournit une seconde tension continue. Les convertisseurs équipés d'un transfo ont la sortie qui peut être isolée de l'entrée (un exemple est donné plus bas), mais ce n'est que rarement nécessaire. Les convertisseurs à transfos ont généralement un rendement un peu moins bon, surtout à vide et à charge partielle.

Convertisseur avec CMOS 4049

Le schéma est montré sur la page des circuits de déclenchement pour caravanes. Il s'agit du schéma standard d'un multivibrateur astable qu'on retrouve sur tous les sites web. Chaque sortie du 4049 peut fournir 2mA minimum, donc 8mA quand on met 4 sorties en parallèle.

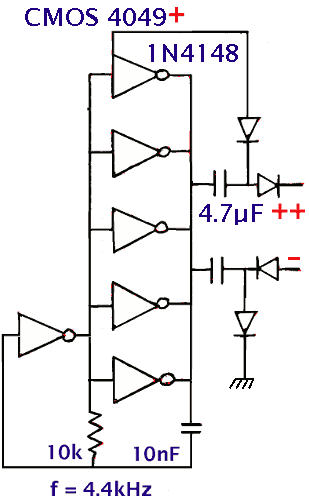

Il est possible d'augmenter encore un peu le courant en utilisant toutes les sorties en parallèle (sauf une, voir schéma à droite). Ce schéma a comme inconvénient que la fréquence de l'oscillateur varie avec la charge. Avec un courant de 10mA, on peut fournir 5mA continu à la sortie du convertisseur. Le convertisseur aspire les électrons de la sortie et les pompe sur la ligne positive. Comme il n'aspire que 50% du temps, le courant continu qu'il peut fournir est également de 50%.

Si on utilise un 4049 avec sortie "buffered" CD4049BE le convertisseur peut fournir un courant continu de 20mA au lieu de 10mA. La consommation propre du convertisseur est très basse, de l'ordre de 2mA. C'est le circuit le plus facile à utiliser. La tension obtenue dépend de la charge et de la tension d'alimentation, elle est de 22V pour une tension d'alimentation de 12V et une charge de 2.5mA.

Convertisseur avec LM386

S'il faut une puissance un peu plus élevée, on peut utiliser un ampli opérationnel. Attention, les amplis classiques (471 et équivalents) ne peuvent fournir qu'un courant continu de 2.5mA.

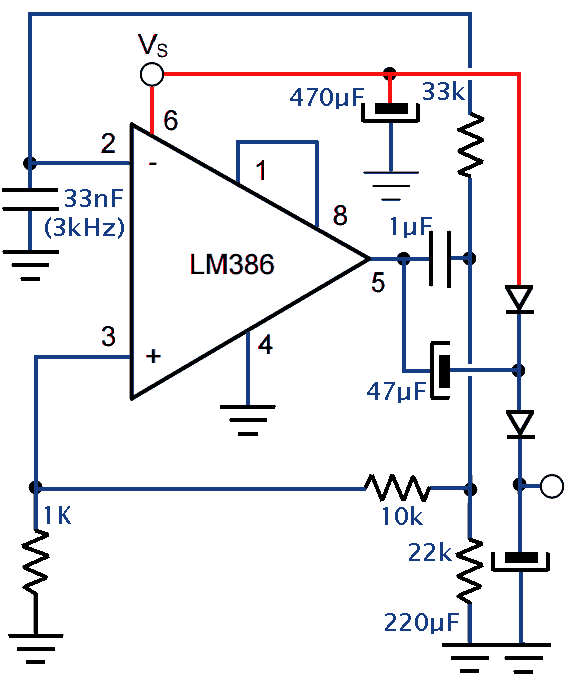

Le LM386 est à l'origine un petit amplificateur audio qui peut fournir une puissance de 250mW, on l'utilise ici comme oscillateur astable (multivibrateur). La tension d'alimentation maximale est de 15V.

Bien qu'il soit dessiné comme un ampli opérationnel, il ne s'agit pas d'un vrai ampli opérationnel classique. Les deux entrées doivent être maintenue à un potentiel zéro et la sortie est alors automatiquement à la moitié de la tension d'alimentation, c'est pour cela que le schéma diffère un peu d'un multivibrateur à AOP.

La consommation propre de l'ampli est de moins de 5mA, il peut fournir 50mA continu.

Ces deux convertisseurs peuvent fournir une tension presque double de la tension d'alimentation et/ou une tension négative. Avec une tension d'alimentation de +12V, on peut obtenir +22V et -10V. Le convertisseur peut fournir les deux tensions à la fois en utilisant deux condensateurs et quatre diodes.

Convertisseur intégré

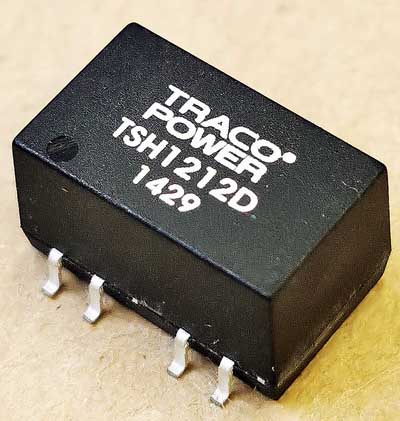

Si la construction d'un convertisseur DC DC à partir de composants discrets vous semble trop complexe, vous pouvez utiliser un petit convertisseur DC-DC intégré, par exemple un TSH1212S de Traco. Il s'agit d'un petit convertisseur au format SMD (surface mounted device ou "composé monté en surface" pour les français), mais qui est plus haut qu'un composant normal. Il peut fournir 160mA et la sortie est totalement isolée de l'entrée.

Il existe également des versions qui peuvent fournir à la fois une tension positive et négative comme l'exemple sur la photo à droite. L'inconvénient d'un convertisseur intégré, c'est qu'il consomme plus de courant que les autres solutions proposées (30mA à vide + consommation de l'utilisateur).

Les convertisseurs intégrés ont généralement un petit transfo. Le circuit de sortie est alors isolé du circuit d'entrée (isolation de plus de 1000V). Les circuits avec entrée et sortie isolés ont souvent un moins bon rendement que les circuits non-isolés. Ces convertisseurs intégrés n'ont pas de stabilisation de la tension.

On trouve sur ebay et d'autres sites de vente en ligne des petits convertisseurs sous forme de petit circuit avec des composants SMD visibles. Il est souvent possible de régler la tension de sortie. Ces circuits n'ont pas d'isolation et ont un rendement plus élevé.

Convertisseurs DC-DC

On a parfois besoin d'un petit convertisseur DC-DC, comme dans le circuit de déclenchement pour caravane ou mobilhome.
